Zrozumieć pneumatyczne pompy membranowe: kompleksowy przewodnik

Zrozumieć pneumatyczne pompy membranowe: kompleksowy przewodnik

Pneumatyczne pompy membranowe to wszechstronne i niezbędne narzędzia wykorzystywane w różnych branżach, znane ze swojej niezawodności i solidnej konstrukcji. W tym przewodniku zagłębimy się w pneumatyczne pompy membranowe, badając ich budowę, zasadę działania, zastosowania, zalety i konserwację. Niezależnie od tego, czy jesteś profesjonalistą poszukującym dogłębnej wiedzy, czy nowicjuszem szukającym wprowadzenia do tej technologii, ten artykuł dostarczy cennych spostrzeżeń.

Czym jest pneumatyczna pompa membranowa?

Pneumatyczna pompa membranowa to rodzaj pompy wyporowej, która wykorzystuje sprężone powietrze do poruszania elastyczną membraną, tworząc cykle ssania i tłoczenia. Została zaprojektowana do obsługi szerokiej gamy płynów, od rzadkich po lepkie, od żrących po ścierne, a nawet płynów zawierających ciała stałe.

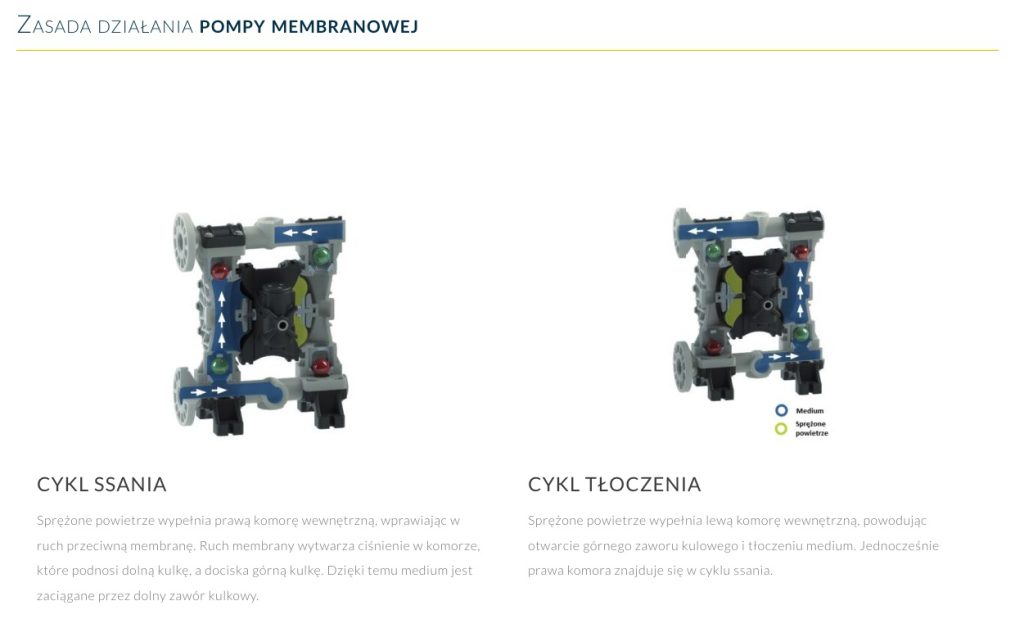

Jak działa pneumatyczna pompa membranowa?

W tym rozdziale wyjaśniam zasadę działania pneumatycznych pomp membranowych, w tym:

  • ruch membrany: w jaki sposób ruch membrany powoduje pompowanie,
  • system dystrybucji powietrza: jego rola w kontrolowaniu cykli pracy pompy,
  • proces ssania i tłoczenia: wyjaśniam krok po kroku, w jaki sposób płyny są przemieszczane przez pompę.

Ruch membrany: pompowanie

Ruch membrany to centralny element działania pneumatycznej pompy membranowej. Membrana, wykonana z elastycznego materiału, jest jednym z najważniejszych elementów pompy. Proces rozpoczyna się od dostarczenia sprężonego powietrza do obu stron membrany. Gdy sprężone powietrze napływa do przestrzeni pod membraną, powoduje jej wypuklenie, zwiększając objętość wewnętrznej komory. W efekcie powstaje podciśnienie, które przyciąga płyn do komory ssawnej.

Gdy membrana została napełniona płynem, rozpoczyna się kolejna faza. Powietrze pod membraną zostaje uwolnione, co powoduje jej wypuklenie w przeciwnym kierunku. Ta zmiana kształtu powoduje zwiększenie ciśnienia w komorze, wypychając płyn na wylot. To podstawowa zasada działania pompy membranowej, która umożliwia pompowanie różnorodnych płynów, zarówno cieczy, jak i tych zawierających ciała stałe.

System dystrybucji powietrza: kontrola cyklów pracy pompy membranowej

Kluczowym aspektem skutecznego działania pneumatycznej pompy membranowej jest system dystrybucji powietrza. Ten system kontroluje cykle pracy pompy poprzez precyzyjne dostarczanie sprężonego powietrza na przemian do górnej i dolnej części membrany. W ten sposób osiągamy sprawną zmianę kształtu membrany, co pozwala na pompowanie płynu.

System dystrybucji powietrza składa się z zaworów, które otwierają i zamykają dostęp powietrza do odpowiednich części pompy. Gdy zawór w dolnej części membrany zostaje otwarty, sprężone powietrze napływa i wypina dolną stronę membrany, powodując ssanie płynu. Następnie, gdy ten zawór jest zamknięty, otwierany jest zawór w górnej części membrany, co powoduje wypchnięcie płynu na wylot. System ten jest kluczowym elementem kontroli cykli pracy pompy, co umożliwia precyzyjne dostosowanie do różnych wymagań procesu.

Proces ssania i tłoczenia: płyn transportowany przez pompy membranowe

Proces ssania i tłoczenia w pneumatycznej pompie membranowej jest jednym z najważniejszych aspektów, który decyduje o jej wydajności. Ten proces przebiega w trzech krokach:

  1. Ssanie: Na początku cyklu, sprężone powietrze jest dostarczane do przestrzeni pod dolną stroną membrany. To powoduje wypuklenie membrany i zwiększa objętość wewnętrznej komory pompy. W efekcie powstaje podciśnienie, które przyciąga płyn z otoczenia do komory ssawnej pompy.
  2. Zamknięcie zaworu ssawnego: Gdy odpowiednia ilość płynu została napełniona w komorze ssawnej, zawór ssawny jest zamknięty, a dostarczanie powietrza do dolnej strony membrany jest zatrzymane.
  3. Tłoczenie: Jednocześnie, powietrze jest dostarczane do przestrzeni nad górną stroną membrany. To powoduje wypuklenie membrany w przeciwnym kierunku, zmniejszając objętość komory pompy i zwiększając ciśnienie w jej wnętrzu. W rezultacie płyn jest wypychany na wylot, prowadząc do pompowania.

Ten proces ssania i tłoczenia jest cykliczny i zachodzi wielokrotnie, co umożliwia ciągłe pompowanie płynów przez pneumatyczną pompę membranową.

Pompy membranowe: zalety i wady

Poniżej opisałem obiektywne spojrzenie na zalety i wady pneumatycznych pomp membranowych. Zapraszam do dalszej lektury.

Zalety pompy membranowej:

  1. Uniwersalność: Jedną z największych zalet pomp membranowych jest ich zdolność do obsługi różnorodnych płynów. Mogą pompować ciecze o różnej lepkości, od bardzo rzadkich po gęste, a także ciecze zawierające cząstki stałe. To sprawia, że są niezastąpione w przemyśle chemicznym, spożywczym, farmaceutycznym, a także w przemyśle górniczym i petrochemicznym.
  2. Samozasysanie: Pompy membranowe są samozasysające, co oznacza, że mogą zacząć pompować płyny nawet z głębokich zbiorników bez konieczności stworzenia stałego ssania. To ułatwia procesy ssania w przypadku różnych zastosowań.
  3. Bezpieczeństwo: W przypadku pomp membranowych, nie ma kontaktu bezpośredniego pomiędzy pompą a pompowanym płynem, co sprawia, że są bezpieczne w obszarach, gdzie wymagane jest zachowanie czystości i ochrony przed zanieczyszczeniem.
  4. Trwałość: Konstrukcja pompy membranowej jest wyjątkowo trwała. Membrany i inne części, które mają kontakt z płynem, są zwykle wykonane z odpornych na korozję materiałów, co przekłada się na długą żywotność pompy.
  5. Regulowanie: Pompy membranowe pozwalają na precyzyjną regulację przepływu płynu poprzez kontrolę ciśnienia powietrza i częstotliwości cykli pompowania. To umożliwia dostosowanie ich do różnych procesów produkcyjnych.

Pompa membranowa – wady:

  1. Wysokie zużycie energii: Pneumatyczne pompy membranowe wymagają dostarczenia sprężonego powietrza do ich pracy. To wiąże się z kosztami związanymi z energią, zwłaszcza w przypadku ciągłego użytkowania.
  2. Ograniczona wydajność: Pompy membranowe charakteryzują się relatywnie niskimi przepływami w porównaniu do innych typów pomp, co może być ograniczeniem w niektórych zastosowaniach wymagających dużego przepływu.
  3. Konieczność konserwacji: Pompy membranowe wymagają regularnej konserwacji, zwłaszcza jeśli pracują w trudnych warunkach lub pompują agresywne płyny. Konserwacja obejmuje zwykle czyszczenie i wymianę membran oraz inne części eksploatacyjne.
  4. Głośność: Praca pompy membranowej związana z wykorzystaniem sprężonego powietrza może generować znaczący poziom hałasu. To może stanowić wyzwanie w aplikacjach, gdzie ważna jest cisza.
  5. Wymagania dotyczące powietrza: Pompy membranowe zależą od dostarczenia sprężonego powietrza. Konieczność posiadania odpowiedniego źródła powietrza może stanowić ograniczenie w niektórych lokalizacjach.

Zastosowanie pneumatycznych pomp

Przykładowe zastosowania pneumatycznych pomp w różnych branżach, to między innymi:

  • przemysł chemiczny,
  • przemysł spożywczy,
  • sektor naftowy i gazowy: pompowanie lepkich olejów i zawiesin ściernych,
  • przemysł wydobywczy: obsługa materiałów ściernych i procesy odwadniania.

Podsumowanie

Pneumatyczne pompy membranowe są kluczowymi narzędziami w branżach, w których niezbędny jest niezawodny transfer płynów. Niezależnie od tego, czy jesteś profesjonalistą w branży, czy kimś nowym w tej technologii, powinieneś teraz mieć solidne zrozumienie pneumatycznych pomp membranowych i ich znaczenia w dzisiejszym świecie przemysłowym. Zachęcamy do kontaktu z DASTEK solutions.
